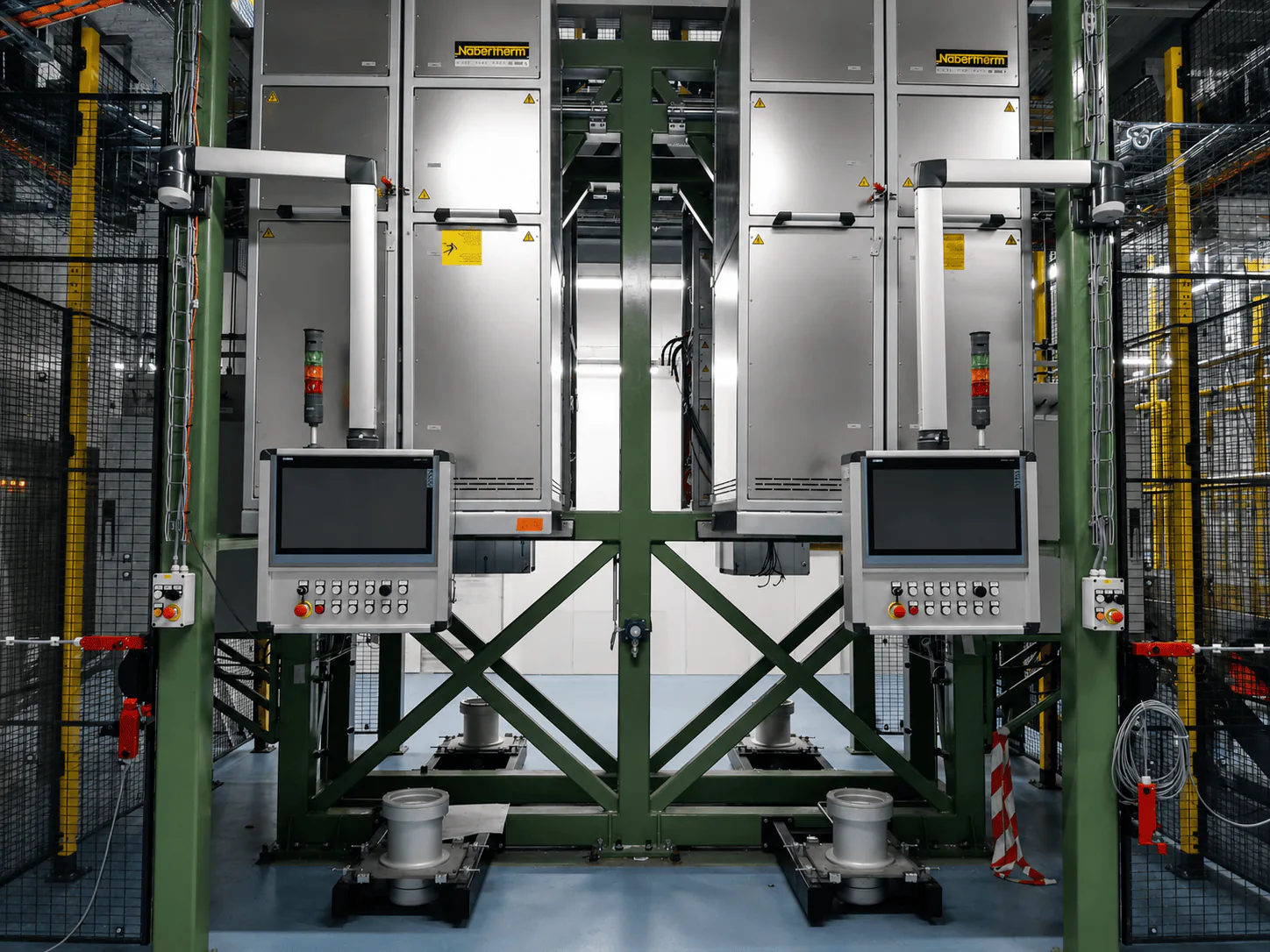

Due torri per la fibra ottica affiancate, viste dal piano terra: la struttura d'acciaio con le crociere alla base, i forni in acciaio inox, un pannello operatore con pulsantiera per ogni torre, le colonne luminose e le recinzioni di sicurezza ai lati.
Le due torri, dal piano terra.

Progetto · Fibra ottica

Le torri di filatura della fibra ottica. Cinque gas, un forno, due piani.

Due torri gemelle alte due piani: gas di processo, forno e assi da tenere d’occhio insieme. L’automazione che le fa leggere da uno schermo solo l’abbiamo fatta noi.

Cliente
Riservato
Settore
Cavi e fibra ottica
Macchine
Due torri gemelle
Anno
2018

La sfida

Due piani di macchina. Una persona sola davanti allo schermo.

  1. 01

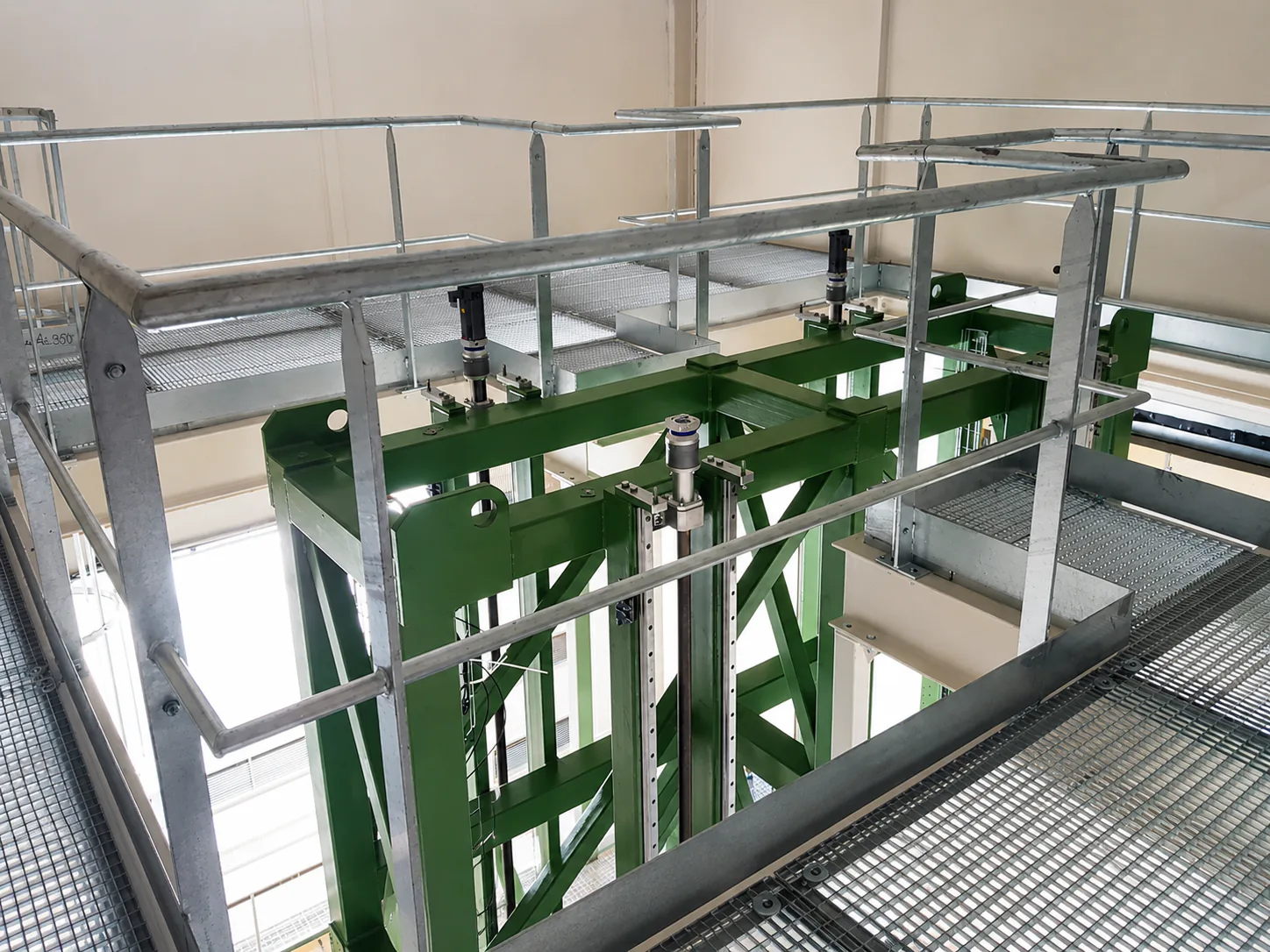

    La torre attraversa due piani. In cima c’è il motore dell’asse verticale, che si muove a millimetri al minuto.

  2. 02

    In mezzo, il forno: tre zone più una bassa, la muffola che ruota e cinque gas che entrano secondo la ricetta.

  3. 03

    Al piano terra, chi conduce ha davanti un pannello. Tutto quello che succede sopra deve arrivare lì: trenta valori e trentuno stati, fra valvole, porte, assi e forno.

Disegno di una torre per la fibra ottica che attraversa il solaio del primo piano: in cima la trave con il motore dell’asse verticale, la vite, il carrello e il braccio dell’asse orizzontale, da cui scende l’asta; al centro il forno aperto a metà, con dentro la muffola e quattro collari che corrispondono alle tre zone più quella bassa; da sinistra entrano i cinque gas N2, SF6, HE, O2 e CL2, ognuno con la sua valvola, e a destra esce il tubo verso lo scrubber; sui due piani i cancelletti della recinzione. Al piano terra il pannello operatore con una persona davanti, in scala. Una linea di segnali scende lungo il montante dalla cima fino al pannello. Dietro, più chiara, la torre gemella.
Valori da leggere
30
Stati da sorvegliare
31
Schermi
uno solo

Una porta aperta al primo piano, un asse fuori posizione, una zona del forno che non sale. Chi conduce deve saperlo subito, senza muoversi dal pannello.

La soluzione

Tutta la torre in una pagina. E ogni allarme con il suo nome.

Gas, valvole, assi, forno e sicurezze stanno nella stessa pagina di processo, con la ricetta e la fase in testa. Per capire a che punto è la torre basta uno sguardo.

La pagina di processo

Cinque gas, venti valvole. Un colpo d’occhio.

Ogni gas ha il suo colore lungo tutta la linea e le valvole cambiano colore con lo stato: si leggono prima dei numeri.

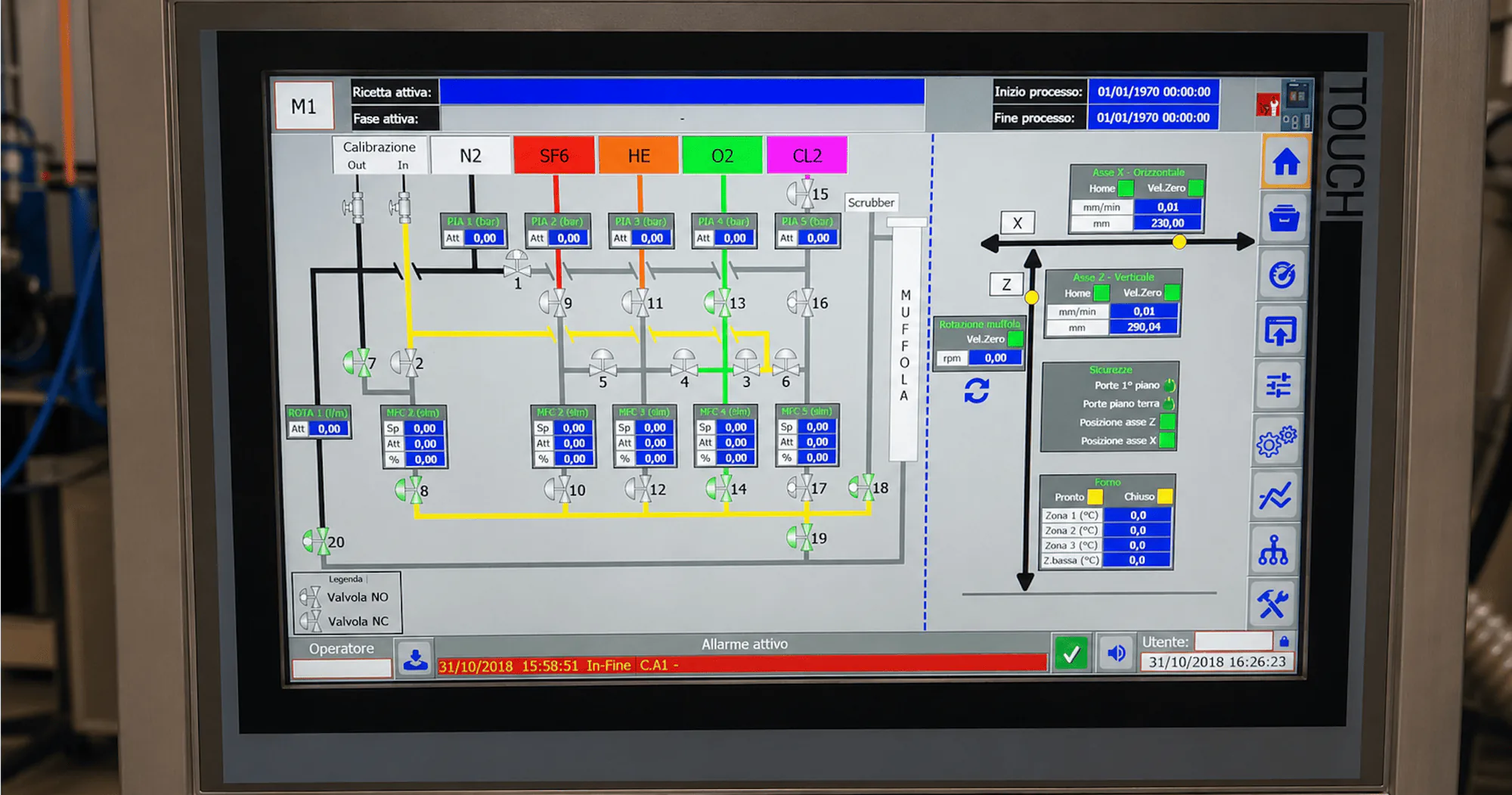

La pagina di processo della torre M1, ridisegnata dalla schermata vera: in alto ricetta e fase attiva, al centro le cinque linee dei gas N2, SF6, HE, O2 e CL2 con venti valvole, le pressioni e le portate, lo scrubber e la muffola; a destra gli assi X e Z, la rotazione della muffola, le sicurezze delle porte su due piani e le quattro zone del forno.
Ridisegnata dalla schermata vera del 31 ottobre 2018.

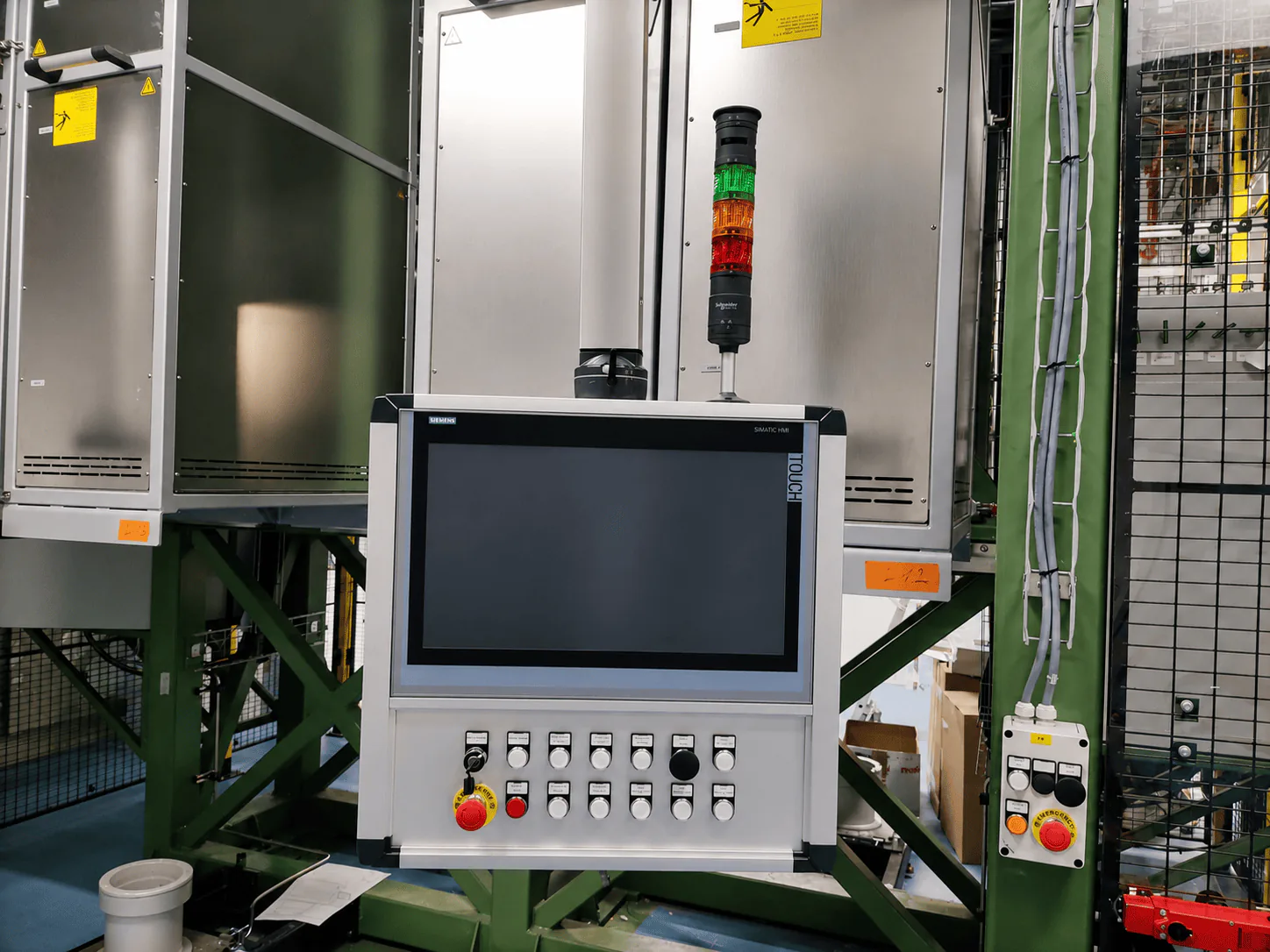

Il pannello operatore di una torre: schermo touch, due file di pulsanti con il fungo d'emergenza e la colonna luminosa verde, arancione e rossa.

Un pannello per torre

Schermo, pulsanti e colonna luminosa nello stesso punto, ad altezza d’uomo.

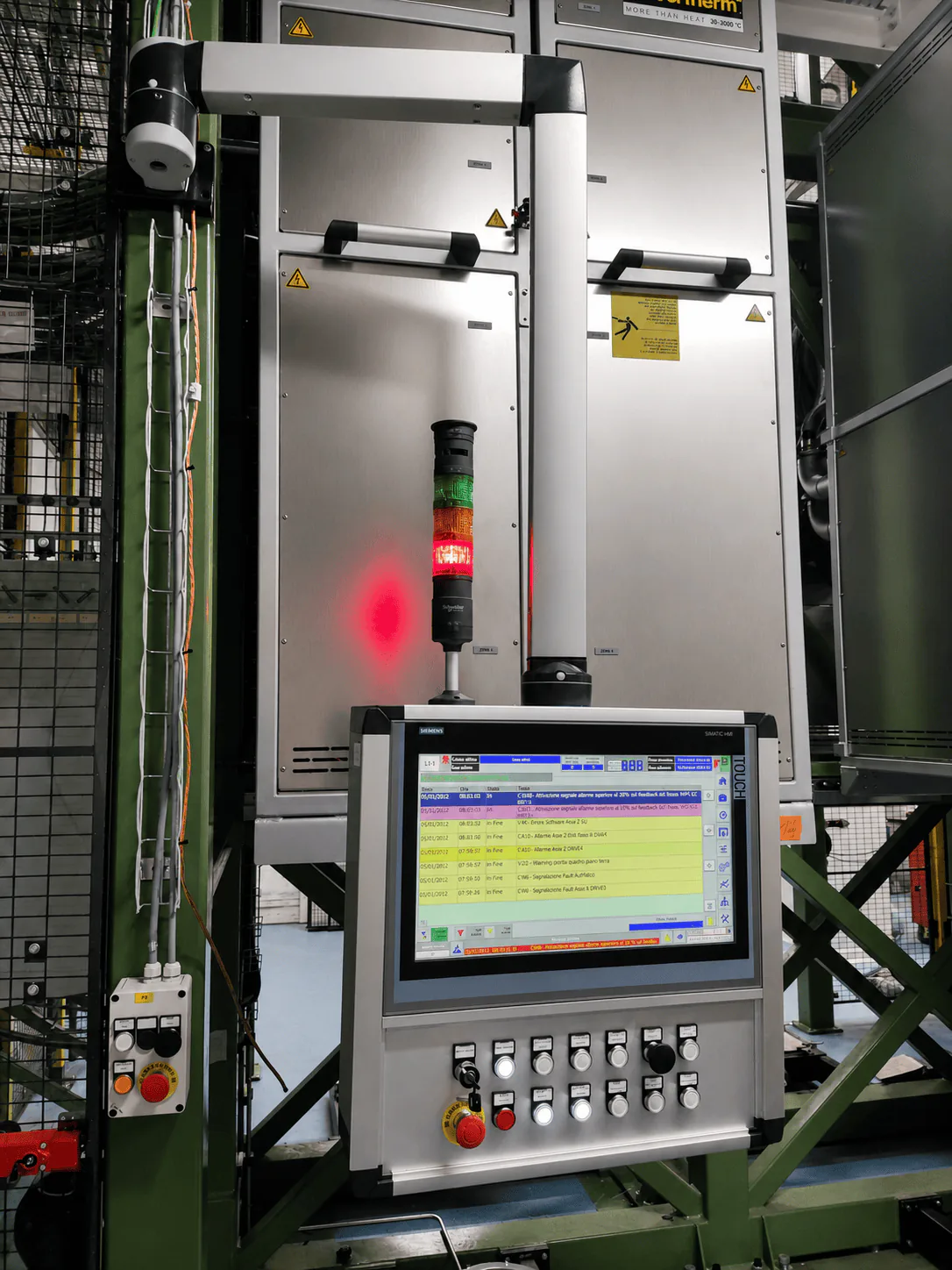

La pagina degli allarmi sul pannello, con le righe colorate per gravità, e la colonna luminosa rossa accesa sopra lo schermo.

Gli allarmi, in chiaro

Data, ora, stato e testo. Come «Warning porta quadro piano terra».

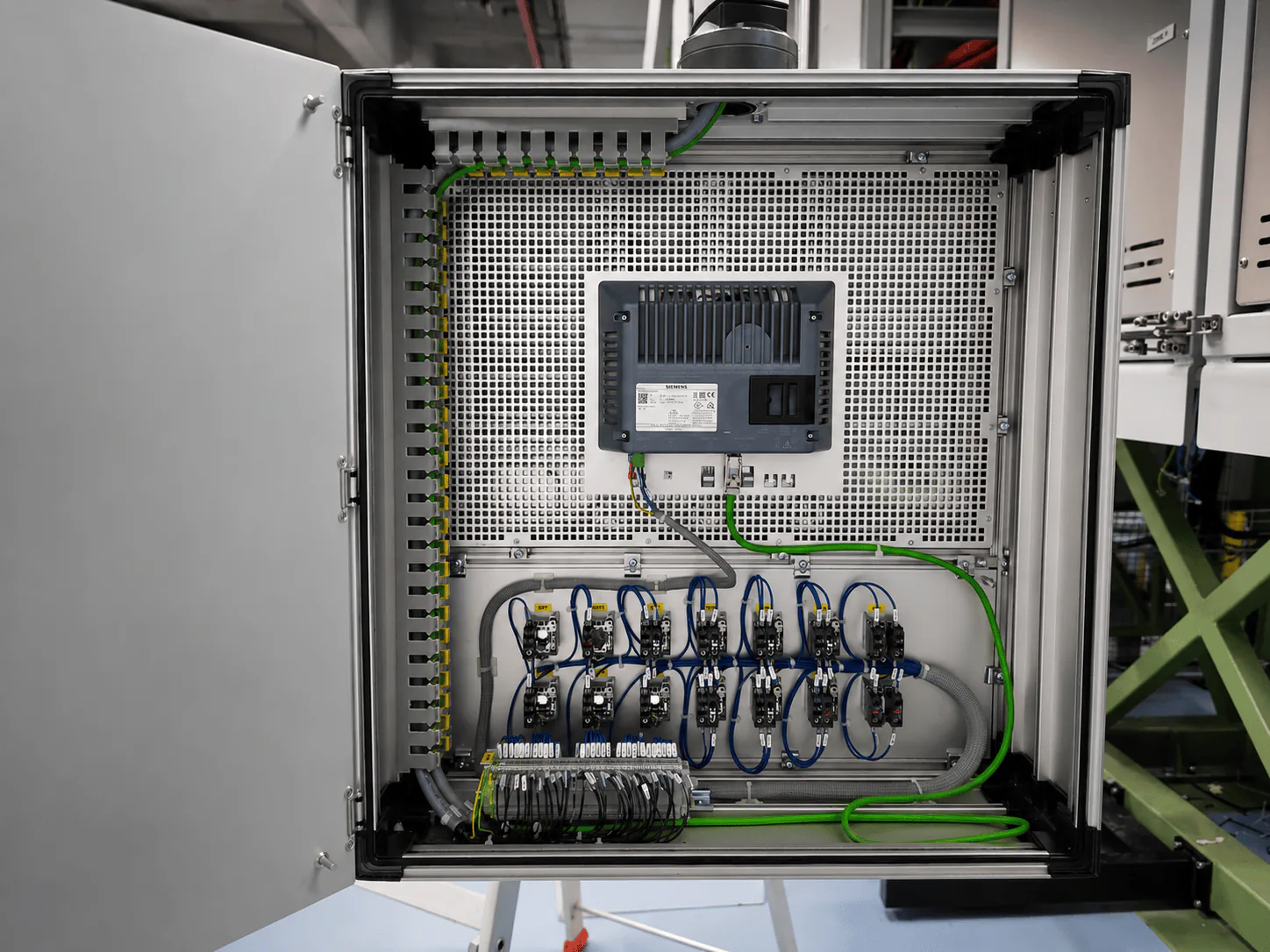

Il retro del pannello aperto: i contatti dei pulsanti cablati con fili blu siglati, la morsettiera in basso e il cavo di rete verde che arriva allo schermo.

Dietro il pannello

Ogni pulsante cablato e siglato, lo schermo in rete con il resto della macchina.

Cosa abbiamo portato

Dal primo schema all’avviamento sulla torre. Un interlocutore solo.

  1. 01

    Lo schema elettrico

    Potenza, comandi e segnali dei due piani: gas, forno, assi e sicurezze su carta, prima del cantiere.

    Progettazione elettrica
  2. 02

    Pannelli e comandi

    Un pannello per torre e le pulsantiere sulle colonne, cablati in ordine e con i fili siglati.

    Produzione quadri
  3. 03

    Software e schermate

    Ricetta, fasi, assi, gas e forno in una logica sola. E una pagina di processo che li mostra insieme.

    Software PLC e HMI
  4. 04

    Prove e avviamento

    Segnali, sequenze e sicurezze provati prima. Poi l’avviamento, sulla torre.

    Collaudo e start-up

Le foto

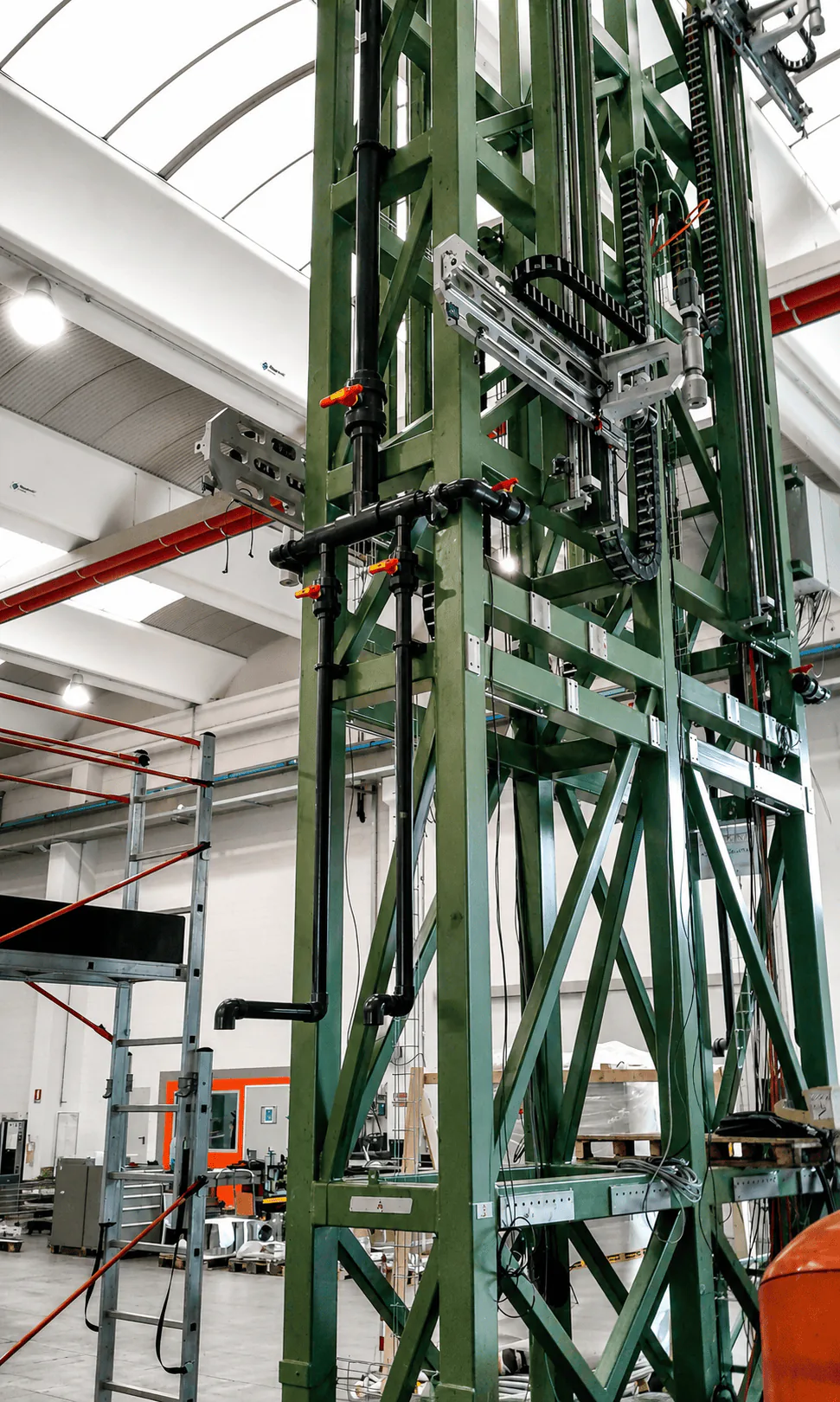

Sette foto del progetto. Dalla struttura in officina al pannello acceso.

Ogni foto si apre a tutto schermo.

Dalla stessa filiera

Dopo la fibra, il tubetto. Poi il mare. Due progetti vicini a questo.

Linea tubetti in officina: una fila di postazioni verdi con le ruote gialle, ognuna con il suo motore, e i quadri sul fondo.

Il tubetto

La linea tubetti

Tante postazioni, ognuna col suo motore, e lo stesso tiro dalla prima all’ultima.

Il progetto

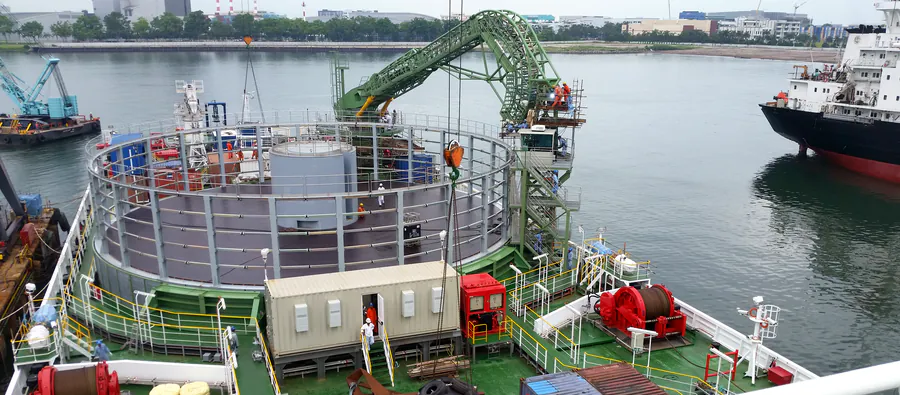

Il ponte della nave Ulisse: il carousel circolare che contiene il cavo, la gru di guida ad arco, la cabina di comando e i verricelli rossi.
